電動開關閥門Q941Y-16P產品技術參數

[ 2021-11-12 ]
上海湖泉閥門集團有限公司生產電動開關閥門Q941Y-16P，咨詢 021-64162222   ：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。湖泉閥門廠家Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。

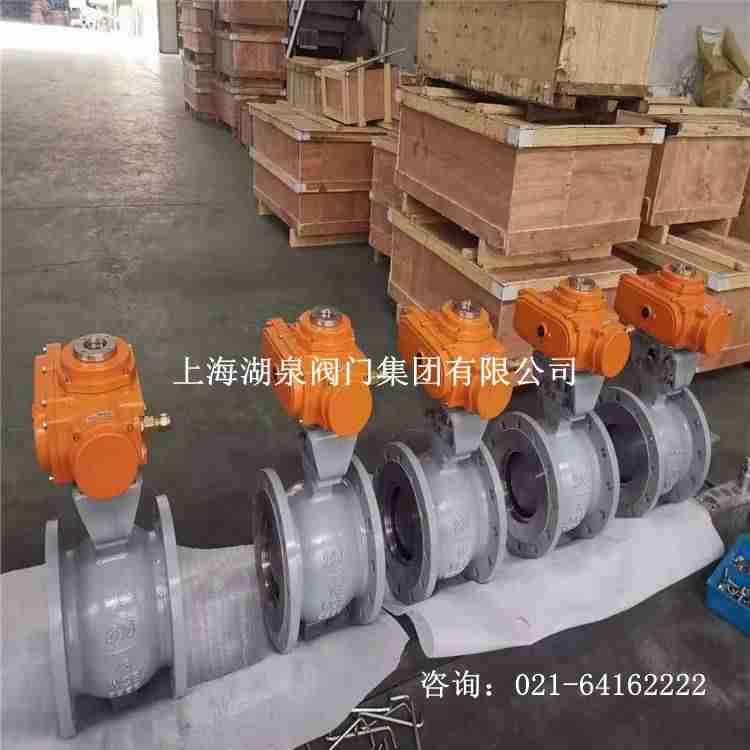

 電動開關閥門Q941Y-16P
電動開關閥門Q941Y-16P產品技術參數
PN16～PN64性能參數
型號 PN 工作壓力
MPa		 適用溫度
℃		 適用介質
Q941Y-16C 16 1.6 ≤ 425 水、氣、油含顆粒介質
Q941Y-25C 25 2.5
Q941Y-40C 40 4
Q941F-16P 16 1.6 ≤ 180 硝酸類
Q941F-25P 25 2.5
Q941F-40P 40 4
Q941Y-16P 16 1.6 ≤ 450 水、氣、油含顆粒介質
Q941Y-25P 25 2.5
Q941Y-40P 40 4
Q941Y-16R 16 1.6 ≤ 450 水、氣、油含顆粒介質
Q941Y-25R 25 2.5
Q941Y-40R 40 4

Q941H/Y電動開關閥門Q941Y-16P產品技術參數電動高溫球閥采用金屬硬密封結構，溫度可承受550ºC，球閥與執行機構的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉?？筛鶕?jù)用戶要求配置不同型號電子式電動執行機構。
電動開關閥門
電動開關閥門Q941Y-16P產品主要零部件材料

PN16～PN64零部件材料
型號 材料
閥體 閥桿 密封面 填料
Q941F-16C WCB 2Cr13 PTFE、增強 PTFE PTFE
Q941F-25C 304
Q941F-40C 316
Q941Y-16C 1Cr18Ni9Ti 金屬堆焊鈷基 柔性石墨
Q941Y-25C 1Cr18Ni12Mo2Ti
Q941Y-40C 　
Q941F-16P CF8 304 PTFE、增強 PTFE PTFE
Q941F-25P
Q941F-40P
Q941Y-16P 金屬堆焊鈷基 柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R CF8M 316 PTFE、增強 PTFE PTFE
Q941F-25R
Q941F-40R
Q941Y-16R 金屬堆焊鈷基 柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I 合金鋼 不銹鋼 — —
Q941F-25I
Q941F-40I
Q941F-64I

型號 公稱壓力
(MPa)		 強度試驗壓力
(MPa)		 密封試驗壓
(MPa)		 適用溫度
(℃)		 適用介質
QJ941M/F-16C 1.6 2.4 1.8 -28～+300(M/F) 導熱油、水、蒸汽、氣體、油品等非腐蝕性介質
QJ941M/F-25C 2.5 3.8 2.8 -28～+300(PPN)

公稱通徑D（mm） 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700
公稱壓力PN（MPa） 1.6、2.5、4.0、6.4
流量特性 近似等百分比（參見典型曲線圖）、直線性、快開特性
閥板轉角（度） 0°～90°
允許泄漏量等級 軟密封：零泄露 硬密封：≤10--5額定流量系數
執行器型號 HL、3810R、PSQ HQ或QB型
作用形式 開關型、智能調節型、（隔爆型）
電源電壓 AC220V 50Hz或AC380V 50Hz
調節型 輸入信號 0～10mA、4～10mA 、1-5VDC
輸入信號 0～10mA、4～10mA 、1-5VDC
基本誤差 ≤±1.5%
回差 ≤1.5%
死區 ≤0.3%
可調節比 250:1 300:1
開關型 電源電壓 AC220V/AC380V/AC110V
反饋信號 有源觸點信號、無源觸點信號（可選）
