‌電動插板閥‌是一種通過旋轉電機輸出的轉矩來推動傳動裝置帶動插板旋轉，以達到啟閉管道或控制流量的目的的閥門。其工作原理是通過電動機控制開度，實現管道的閉合和開啟，從而控制管道中的流體，使流體達到穩定的工作狀態‌。

‌電動插板閥的型號參數包括公稱通徑、公稱壓力、材質、連接形式和密封圈材質等。‌

• ‌公稱通徑‌：電動插板閥的公稱通徑范圍較廣，常見的型號有DN50-DN500‌（特殊需要定制）。
• ‌公稱壓力‌：公稱壓力范圍通常為1.0MPa-1.6MPa‌。
• ‌材質‌：閥體材質可以是鑄鋼或不銹鋼等，閘板材質則包括2Cr13、201、304、316、316L等‌。
• ‌連接形式‌：連接形式有對夾式和焊接式等‌。
• ‌密封圈材質‌：密封圈材質可以是丁腈橡膠、三元乙丙橡膠、氟橡膠等‌。

不同型號的電動插板閥及其應用場景

• ‌DLVD-I‌：這種型號的電動插板閥適用于DN500×500的雙缸閘板閥，具有一體化全封閉結構，適用于需要高密封性和大流量的場合‌。
• ‌DLVD-I DN250‌：適用于DN250的插板閥，常用于中等流量的控制‌。
• ‌PZ973Y-10C‌：這種型號的電動插板閥適用于DN250、DN300和DN150等多種規格，適用于需要電液驅動的場合‌。


電動插板閥的工作原理和結構特點

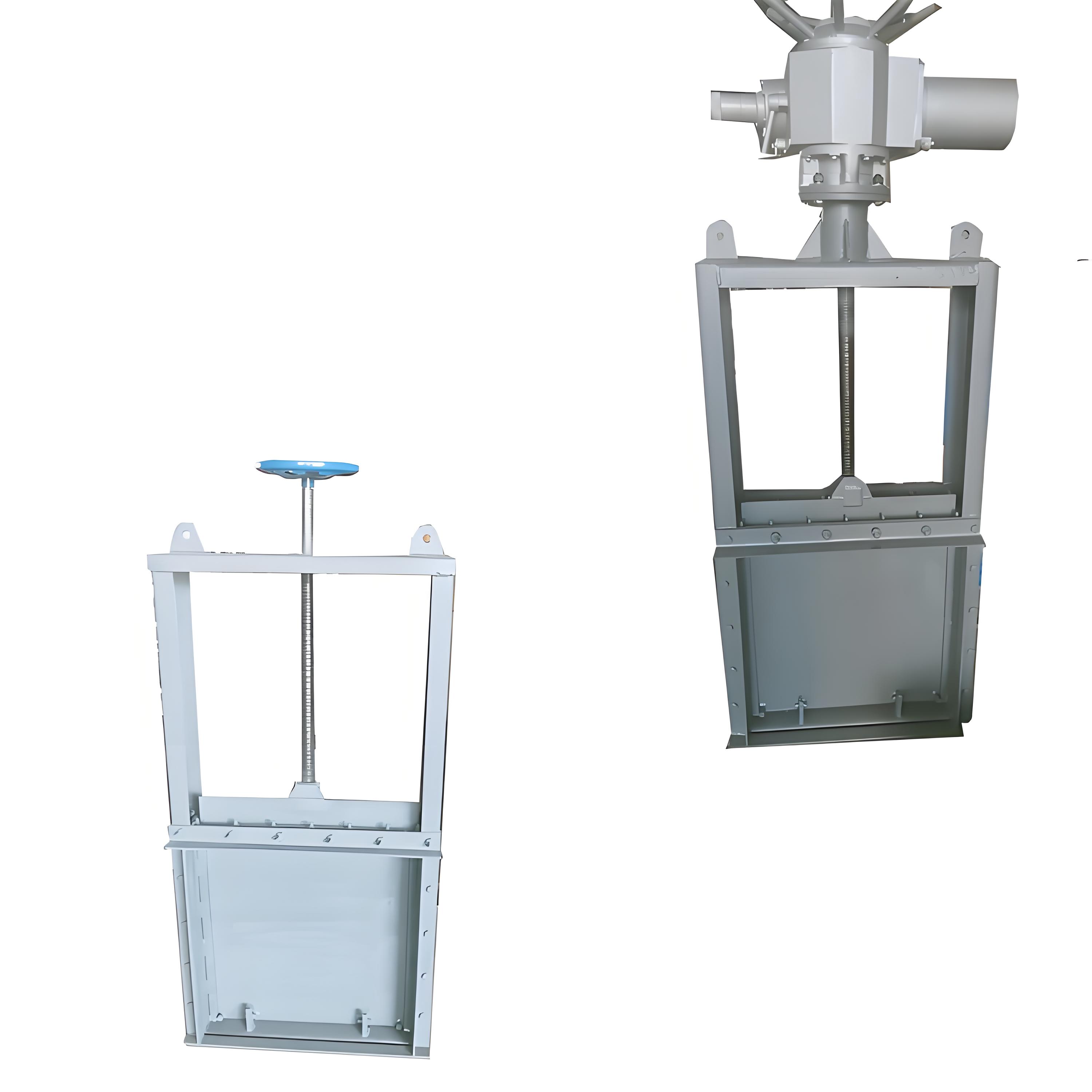

電動插板閥主要由框架和閥板組成，工作時，連桿受電推力作用帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。這種設計使得閥門結構簡單、操作靈活、重量輕、無卡阻、裝拆方便，特別適用于各類固體物料和塊狀物料的輸送及流量調節‌。此外，電動插板閥通常采用優質碳素鋼焊接結構，具有高強度和長壽命的特點‌。
