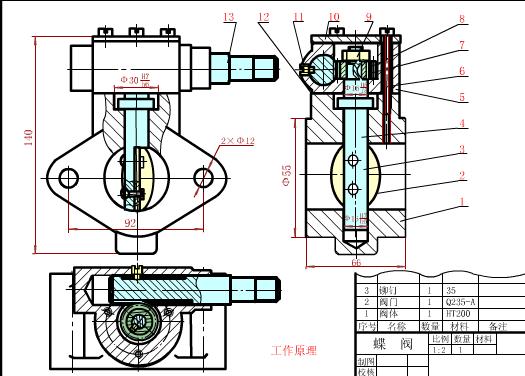

蝶閥結構圖 蝶閥的工作原理和蝶閥動畫演示圖片 電動蝶閥原理圖
[ 2015-11-16 ]
電動蝶閥原理圖
電動蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動 來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則程全開狀態。
電動蝶閥的工作原理和特點
蝶閥具有結構簡單、點體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥、法蘭式蝶閥、對焊式蝶閥三種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間；法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上；對焊式蝶閥的兩端面與管道焊接連接。
蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。電動蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
