產品名稱：DN100旋啟式止回閥H44T/W/X-10/16[ 2024-07-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

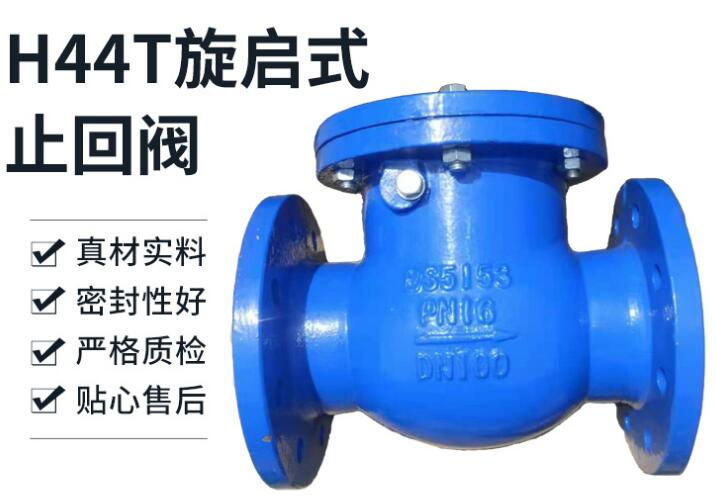

一、DN100旋啟式止回閥H44T/W/X-10/16介紹
上海湖泉閥門集團有限公司旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。 當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。 止回閥一般分為升降式、旋啟式、蝶式及隔膜式等。升降止回閥閥瓣沿著通道中心線作升降運動，動作可 靠，但流體阻力大，適用于較小口徑的場合，可分為直通式和立式兩種。直通升降式止回閥一般只能安裝在水 平管路，而立式升降止回閥一般應安裝在垂直管路。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體一般小于 升降式止回閥，它適用于較大口徑的場合。 旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥一般適用 于中等口徑的場合，大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，采用能減小水錘壓力的緩閉止回閥，雙瓣旋啟式止回閥適用于大中口徑管路，對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。
二、DN100旋啟式止回閥H44T/W/X-10/16產品性能規范
公稱壓力
PN(MPa)
試驗壓力 (MPa)
工作溫度
適用介質
殼體試驗
密封試驗
1.6
2.4
1.8
-29℃~425℃
水、蒸汽、油品
2.5
3.8
2.8
4.0
6.0
4.4
6.4
9.6
7.0
三、DN100旋啟式止回閥H44T/W/X-10/16產品主要零件材料
主要零件名稱
材料
閥體、閥蓋、閥瓣、搖桿
WCB
閥座密封面
D577
閥瓣密封面
507Mo
銷軸
2Cr13
中法蘭墊片
不銹鋼纏繞式
中法蘭連接螺柱
35CrMo
四、DN100旋啟式止回閥H44T/W/X-10/16故障分析與排除
故障現象
原因分析
消除方法
中法蘭連接處滲漏
1、連接螺柱預緊力不足或預緊力不均勻;
2、墊片失效;
3、法蘭密封面存在損傷或有污物;
1、是閥門處于開啟狀態均勻的擰緊螺母;
2、更換墊片;
3、修復損傷清洗墊片及密封面;
螺塞函泄漏
六角螺塞失效。
更換六角螺塞;
密封副泄漏
1、密封副有損傷;
2、密封副間有污物;
1、修復密封副損傷;
2、清洗密封副;
公稱
通徑
DN(mm)
主要外形尺寸和連接尺寸
L
D
D1
D2
b
Z-φd
H
公稱壓力:1.6MPa
50
230
160
125
100
16
4-18
135
65
290
180
145
120
18
4-18
142
80
310
195
160
135
20
8-18
165
100
350
215
180
155
20
8-18
180
125
400
245
210
185
22
8-18
210
150
480
280
240
210
24
8-23
233
200
500
335
295
265
26
12-23
304
250
550
405
355
320
30
12-25
348
300
650
460
410
375
30
12-25
390
350
750
520
470
435
34
16-25
430
400
850
580
525
485
36
16-30
468
公稱壓力:2.5MPa
50
230
160
125
100
20
4-18
160
65
290
180
145
120
22
8-18
175
80
310
195
160
135
22
8-18
185
100
350
230
190
160
24
8-23
220
125
400
270
220
188
28
8-25
248
150
480
300
250
218
30
8-25
276
200
550
360
310
278
34
12-25
350
250
650
425
370
332
36
12-30
410
300
750
485
430
390
40
16-30
430
350
850
550
190
448
44
16-34
518
400
950
610
550
505
48
16-34
560
公稱壓力:4.0MPa
50
230
160
125
100
20
4-18
169
65
290
180
145
120
22
8-18
173
80
310
195
160
135
22
8-18
185
100
350
230
190
160
24
8-23
220
125
400
270
220
188
28
8-25
248
150
480
300
250
218
30
8-25
270
200
550
375
320
282
38
12-30
342
250
650
445
385
345
42
12-34
401
300
750
510
450
408
46
16-34
423
350
850
570
510
465
52
16-34
455
400
950
655
585
535
58
16-41
510
公稱壓力:6.4MPa
50
300
175
135
105
26
4-23
177
65
340
200
160
130
28
8-23
197
80
380
210
170
140
30
8-23
212
100
430
250
200
168
32
8-25
248
125
500
295
240
202
36
8-30
296
150
550
340
280
240
38
8-34
330
