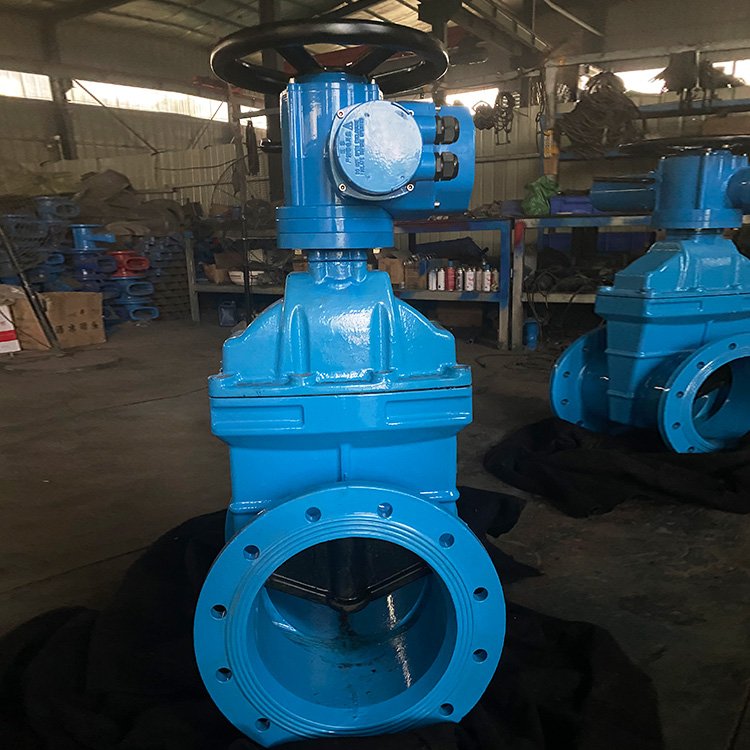

一、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥介紹
上海湖泉閥門集團有限公司暗桿彈性座封閘閥是一種新型的閥門，具有結構簡單、操作方便、密封性能好等特點。該閥門采用彈性座封結構，使得閥門在開啟和關閉過程中能夠...主要由閥體、閘板、閥蓋、閥桿和驅動裝置等組成,啟閉時旋轉手輪或驅動裝置即可,本閥內外表面采用無毒粉體環氧樹脂涂裝,閘板內外采用橡膠...工作原理是通過桿桿和彈性座的配合來實現閥門的開閉。桿桿采用特殊的材料制成，具有抗腐蝕和耐磨損的特性。彈性座則使用橡膠或其他彈性材料制成，能夠承受高壓力和高溫環境下的使用。它的密封性能非常良好。它的設計使得閥門能夠完全關閉，從而有效防止介質泄漏。同時，彈性座能夠自動調節閥門的密封性能，使其在不同溫度和壓力條件下都能夠保持良好的密封效果。暗桿彈性座封閘閥還具有良好的控制性能。它的閥門開啟和關閉操作非常靈活，能夠迅速響應操作者的指令。同時，該閥門能夠在高流量和高壓力下工作，確保介質能夠順利通過。
二、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥零部件
序號
零件名稱
材料名稱
1
閥 體
HT200
QT450
WCB
2
閘 板
球墨鑄鐵外覆三元乙丙、NBR
3
內六角螺栓
碳化處理
碳化處理
碳化處理
4
密 封 圈
NBR
NBR
NBR
5
閥 蓋
HT200
QT450
WCB
6
閥 桿
不銹鋼
不銹鋼
不銹鋼
7
O形密封圈
NBR
NBR
NBR
8
止 推 軸 承
錫青銅
錫青銅
錫青銅
9
螺 栓
不銹鋼
不銹鋼
不銹鋼
10
壓 蓋
球墨鑄鐵、鑄鋼
11
防 塵 罩
NBR
NBR
NBR
12
手 輪
鑄鐵
鑄鐵
鑄鐵
三、z945x-16Q DN300暗桿彈性座封法蘭電動閘閥性能參數
公稱壓力PN(MPa)
1.0
1.6
2.5
殼體試驗壓力(MPa)
1.5
2.4
3.75
密封試驗壓力(MPa)
1.1
1.76
2.75
*進口壓力(MPa)
1.0
1.6
2.5
法蘭標準
GB/T 17241.6、 GB/T 9113
試驗標準
GB/T 13927 、AP1598
適用介質
水、油、氣等
工作溫度
0~80℃

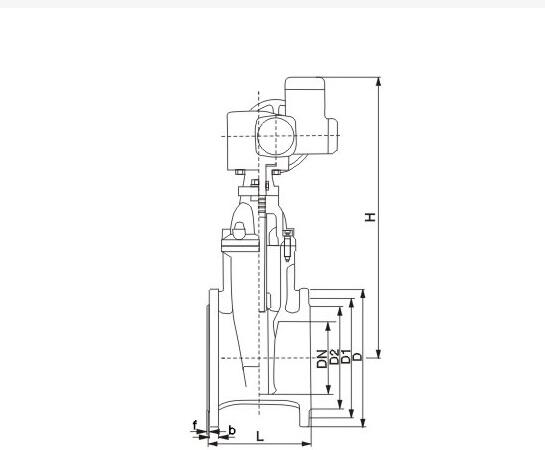

公稱壓力
PN(MPa)
公稱通徑
DN(mm)
尺寸
L
Ha
50
178
313
65
190
332
80
203
372
100
229
424
125
254
497
150
267
562
1.0-1.6
200
292
680
250
330
837
300
356
948
350
381
1010
400
406
1220
450
432
1280
500
457
1480
600
508
1665
