產品名稱：Q941F-16P dn65不銹鋼法蘭電動球閥[ 2022-08-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

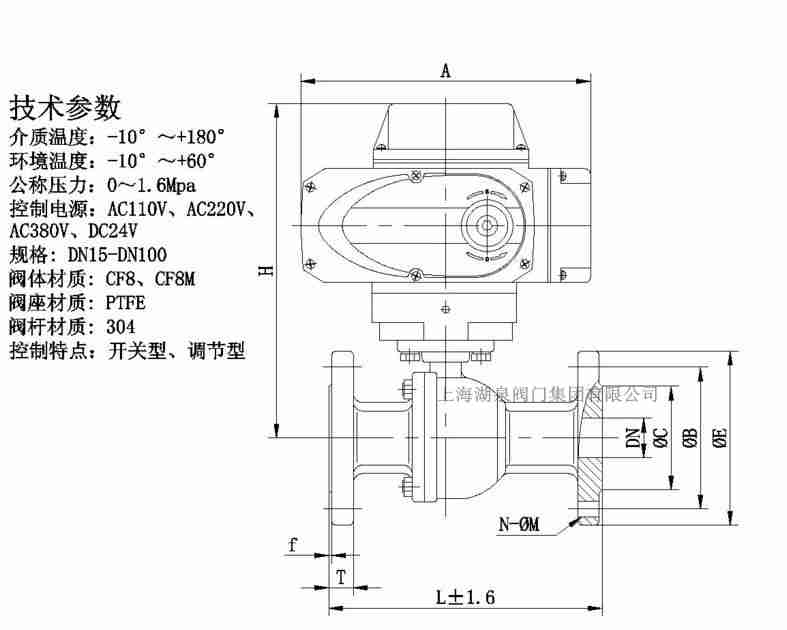

結構圖片

一、Q941F-16P dn65不銹鋼法蘭電動球閥產品介紹

上海湖泉閥門集團有限公司Q941F-16P dn65不銹鋼法蘭電動球閥是由電動執行器和不銹鋼的球閥組成的控制單元,一種(球體)繞垂直于通道軸旋轉90°的閥門, 電動動球閥,智能化電動球閥,不銹鋼電動球閥,電動不銹鋼球閥220V電動球閥,24V電動球閥,380V電動球閥，不銹鋼電動球閥,不銹鋼防爆電動球閥是球閥與電動執行器通過機械的連接而成的, Q941F不銹鋼電動球閥品牌供應商,上海湖泉閥門廠家為您提供不銹鋼球閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。不銹鋼電動球閥符合相關制造標準、歡迎來電咨詢。

二、Q941F-16P dn65不銹鋼法蘭電動球閥產品優點

1、適用于兩位切斷、調節的場合?？蓪?shí)現對石油、化工、造紙、冶金、污水處理、油罐車等運輸管道內介質的切斷和流通。
2、密封性能優良、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。
3、體積小、重量輕、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
4、流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。
5、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入輸出信號4-20mA及3800VAC電源即可控制運轉。

三、Q941F-16P dn65不銹鋼法蘭電動球閥產品技術參數

電動執行器技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4、10MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤300℃、金屬密封≤400℃
限位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	連線簡單，結構緊湊、阻力小、動作穩定

四、Q941F-16P dn65不銹鋼法蘭電動球閥產品規格尺寸

公稱通徑DN	L	L1	W	H	D	D1	額定功率	額定電流
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
200	400	288	235	470	335/360	295/310	150W	1.2A
